鉻鉬鋼與不銹鋼的焊接工藝
無錫不銹鋼板廠家無錫漢能不銹鋼2020年1月6日訊 近年來異種鋼焊接應用十分廣泛,在航空航天,、石油化工、機械行業(yè)等行業(yè)應用越來越多,。但由于異種鋼在化學成分,、冶金相容性、物理性能和化學性能等方面存在較大差異,,在焊接過程中會出現(xiàn)合金元素的遷移,、化學成分,、金相組織的不均勻,還會產(chǎn)生熱應力,、焊接變形,,出現(xiàn)焊接裂紋等,降低焊接接頭的力學性能,。
本文針對12Cr2Mo1鉻鉬鋼和S30408不銹鋼的異種鋼焊接接頭,,進行焊接性分析,選擇合適的焊接方法,、焊接材料和焊接工藝參數(shù),,并進行焊后熱處理,根據(jù)NB/T47014《承壓設備焊接工藝評定》進行焊接工藝評定,,分析異種鋼焊接接頭的力學性能,,制定焊接作業(yè)指導書,用于指導實際生產(chǎn),。
01 焊接性分析
12Cr2Mo1為低合金耐熱鋼,,具有良好的耐高溫和抗氫性能,主要用于制造加氫裝置的反應器和熱交換器等設備中,, 12Cr2Mo1的鉻和鉬能顯著提高鋼的淬硬性,,在一定的冷卻速度下,焊縫金屬和熱影響區(qū)內(nèi)可能形成對冷裂敏感的顯微組織,。含有大量的Cr,、Mo等強碳化物形成元素,使接頭的過熱區(qū)具有不同程度的再熱裂紋敏感性,。在350-550℃溫度區(qū)間長期運行時,,當有害殘余金屬總含量超過容許極限時,發(fā)生的漸進的脆變現(xiàn)象,。
S30408為奧氏體不銹鋼,,兩種鋼材之間化學成分、金相組織,、物理性能和化學性能等方面有較大差異,,焊接時容易出現(xiàn)以下問題。
1.1焊縫的稀釋
在焊接過程中,,焊縫金屬會受到12Cr2Mo1熔敷金屬的稀釋作用,,在緊靠12Cr2Mo1一側(cè)熔合區(qū)的焊縫金屬中,形成和焊縫金屬成分不同的過渡層,,母材合金含量越大,,稀釋率越大,熔合比越大,,稀釋率也越大,。12Cr2Mo1一側(cè)過渡層可能會因稀釋而產(chǎn)生脆性馬氏體組織,。.
1.2 碳遷移
高溫下,由于鉻元素與碳原子的親和能力很強,,易形成碳化鉻的化合物,,在焊接過程中,12Cr2Mo1一側(cè)因貧鉻而使碳原子脫離形成脫碳區(qū),,進而軟化,,晶粒粗大,脆性增大,,抗腐蝕能力下降,,而S30408一側(cè)因富含鉻而使碳原子向其遷移形成增碳層,進而硬化,,晶粒變細,,性能變好。
1.3 焊接應力
由于兩種材料的熱導率和線膨脹系數(shù)不同,,焊接過程中,,高溫區(qū)產(chǎn)生熱應力,并且該熱應力無法消除,,使焊縫和熔合區(qū)附近產(chǎn)生附加拉應力,,在冷卻過程中,因收縮不一致產(chǎn)生焊接殘余應力,,導致在12Cr2Mo1側(cè)產(chǎn)生裂紋,。
2.1 材料的化學成分和力學性能

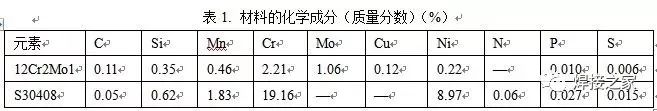

評定用材料為12Cr2Mo1和S30408不銹鋼,規(guī)格均為400mm×150mm×10mm,,兩種材料的化學成分和如表1所示
2.2 焊接方法
為了減少焊縫的稀釋,,防止產(chǎn)生冷裂紋和再熱裂紋,12Cr2Mo1和S30408異種鋼焊接時,,在12Cr2Mo1側(cè)先堆焊鎳基焊材,,選用熔合比小、稀釋率低的焊接方法,,鎢極氬弧焊和焊條電弧焊的熔合比較小,,焊縫成分也比較穩(wěn)定,因此,,該異種鋼選用氬弧焊打底,,焊條電弧焊蓋面的焊接方法。
2.3 焊材
采用鎳基焊條ENi6182和鎳基焊絲SNi6082,,利用鎳的石墨化作用阻礙形成碳化物,,減小過渡層,防止產(chǎn)生脆性的馬氏體組織,進一步抑制12Cr2Mo1中的碳遷移,。
2.4 焊接坡口

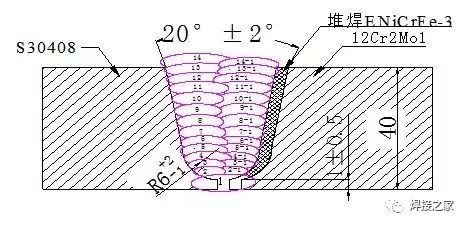

對于焊接坡口形式,應盡量考慮焊接層數(shù),、填充金屬量,、熔合比和焊接殘余應力,設計的坡口形式及尺寸如圖1所示,。
12Cr2Mo1顯微組織為回火貝氏體,,S30408顯微組織為奧氏體,12Cr2Mo1具有淬硬性,、再熱裂紋傾向和回火脆性,,而 S30408具有良好的焊接性,根據(jù)兩種材料的化學成分,、接頭形式,、焊接方法和焊接材料等考慮,通過焊接性試驗確定,,預熱溫度在200℃左右,,焊接的道間溫度控制在100℃之內(nèi),焊后立即進行350℃×2h后熱處理,。

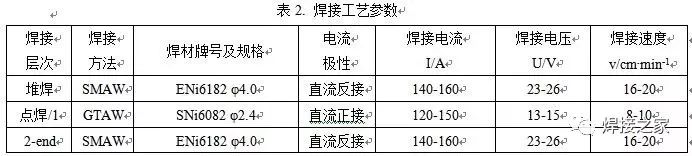

焊前,,對坡口及兩側(cè)各200mm之內(nèi)的氧化層、油污,、水分,、鐵銹等進行清理,具體的焊接工藝參數(shù)如表2所示,。
2.7 焊后消除應力熱處理
焊后消除應力熱處理是防止焊接裂紋的重要工藝措施,,12Cr2Mo1和S30408異種鋼焊接時,會產(chǎn)生很大的焊接殘余應力,,因此,,焊后需要進行690±10℃×2h的熱處理,以消除焊接殘余應力,,避免裂紋的產(chǎn)生,。

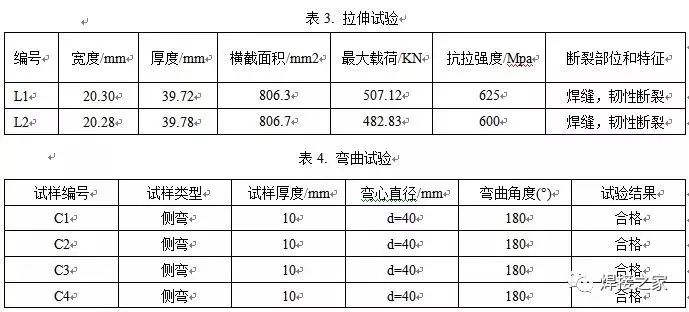

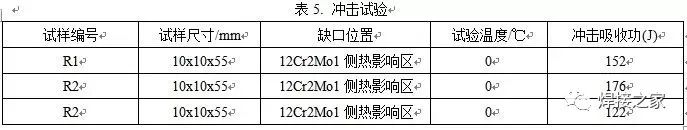

焊接工藝評定采用NB/T47014-2011《承壓設備焊接工藝評定》標準進行,對評定試板進行外觀檢查,,表面沒有氣孔,、夾渣、裂紋等缺陷,,然后進行100%射線檢測,,射線檢測按照NB/T47013-2013《承壓設備無損檢測》評定,Ⅱ級合格,。按照NB/T47014-2011標準要求加工試樣,,進行拉伸,、彎曲和沖擊等力學性能試驗,力學性能試驗結(jié)果如表3,、表4,、表5所示。
由上述數(shù)據(jù)可知,,拉伸,、彎曲和沖擊試驗都合格,說明所制定的焊接工藝滿足要求,,焊接接頭的性能符合規(guī)定,。
(1)采用熔合比小、稀釋率低的氬弧焊打底,,焊條電弧焊蓋面的焊接方法,,在12Cr2Mo1側(cè)先用焊條電弧焊堆焊鎳基焊材選用鎳基焊絲SNi6082和鎳基焊條ENi6182對12Cr2Mo1和S30408異種鋼進行焊接,通過合理的焊接工藝,,獲得了性能符合標準規(guī)定的焊接接頭,。
(2)按照NB/T47014-2011《承壓設備焊接工藝評定》,對焊接接頭進行了力學性能試驗,,拉伸試樣斷在焊縫上,,為韌性斷裂,抗拉強度滿足標準要求,,彎曲試樣和沖擊式樣滿足標準要求,。
